SL-RFMOD射頻模塊開發使用說明
一． 概述
SL-RFMOD是一種適用于讀寫125KHz射頻卡的基站模塊。該模塊不提供數據編碼和解碼，只提供射頻數據的調制與解調。具有工業級的寬溫度和寬電壓的優點，可以完全替代TEMIC公司的U2270B芯片，且所需外圍器件更少，一致性更強，性能更穩定。
二． 特點
l CMOS和TTL輸入/輸出電平兼容。
l 寬工作溫度，支持工業應用（-30℃----80℃）。
l 支持卡片類型：TEMIC E5557系列,EM4001系列,ATRF256-12系列。
l 工作頻率：125KHz。自帶時鐘確保頻率誤差小于1%。
l 讀寫距離：0---100mm(該參數隨卡片和讀寫器天線的尺寸大小而定)。
l 工作電壓：DC2.7V-----DC5.5V。
l 工作電流：開場工作狀態 小于27 mA（與天線振幅有關.2.7V的典型工作狀態小于30MA）。靜態功耗（下電POWER ON=0模式下）<1μA.
l 體積小
三． 引腳說明
|
引腳名稱 |
I/O |
功能描述 |
|
ANT CENTER |
1 |
天線（中心） |
|
POWER ON |
2 |
模塊電源控制 |
|
VCC |
3 |
電源（2.7V----5.5V DC） |
|
CFE |
4 |
射頻場開關控制（可用來寫TEMIC卡） |
|
DATA OUT |
5 |
解調數據輸出（解碼用信號） |
|
CLOCK OUT |
6 |
時鐘輸出（125K時鐘輸出） |
|
DRIVER OUT（-） |
7 |
天線驅動（+） |
|
GND |
8 |
地線 |
|
DRIVER OUT（+） |
9 |
天線驅動（-） |

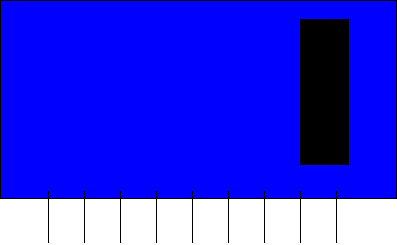

管腳位置示意：（圖1）
|
|
 |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|

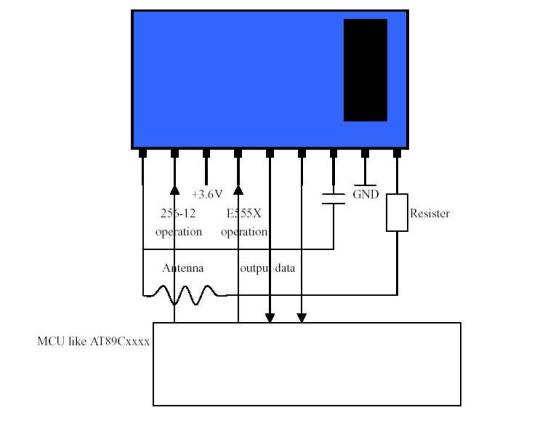

四． 標準應用連接
五． 關于天線
本模塊需要的外部連接一個LC震蕩電路，連接方法見上圖。用戶根據需要定制天線和電容，要求天線的震蕩頻率在125K（+/- 5%）。震蕩電容的耐壓值建議大于100V。
本模塊天線的震蕩幅度可以達到120V，建議不要大于80V。可以通過和天線線圈串聯的電阻來調節天線的震蕩幅度。
建議參數為：C=2200 PF，L=680微亨，R=82歐姆。
六． 關于I/O口的使用與定義：
1． PIN2 (POWER ON) ：模塊的電源控制。POWER=1 模塊上電工作（功耗最大）。POWER=0 模塊下電，停止工作（功耗最小）。
2． PIN4 (CFE) ：射頻場開關控制。當該管腳為“0”時射頻場關閉，當該管腳為“1”時射頻場打開。TEMIC卡的寫卡編碼是通過該管腳進行的。
3． PIN5（DATA OUT）：數據輸出。解調出來的模塊數據。RF256卡使用MILLER編碼，TEMIC和EM系列卡片使用曼徹斯特編碼。本模塊支持1/8到1/64的數據帶寬。
4． PIN6（CLOCK OUT）：該管腳對外輸出一個125K的1：1的方波。可以用來做解碼或編碼的基準時鐘。
5． 所有的數據I/O管腳需要提供上拉電阻。建議使用4.7K的上拉電阻.
七． 關于電源。由于模塊用于讀寫射頻卡片，所以對接入電源有一定的要求。在允許的條件下盡量將模塊的電源處理好，減少在電源上的紋波。常用的方法有：
l VCC與GND之間跨接0.1UF的去藕電容。
l 在電源上串聯一個電感（電感的大小視實際的干擾源的情況確定，常用為33UH）。
l VCC與GND之間跨接47UF-100UF的濾波電容（此電容和VCC線上串聯電感的方法配合使用最佳）。
l 盡量采用線性電源。使用開關電源一定要注意電源紋波的干擾問題。
l VCC和GND接入線加粗。
l 將射頻部分電路和其他邏輯電路，單片機電路進行必要的隔離。
